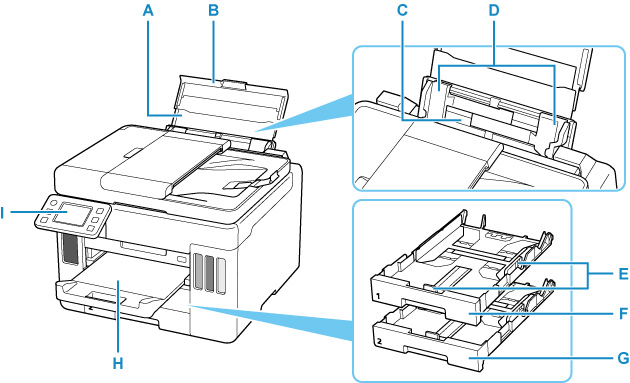

Framsida
- A: Pappersstöd
- Dra ut för att fylla på papper i det bakre facket.
- B: Bakre fackets lock
- Öppna för att fylla på papper i det bakre facket.
- C: Bakre fack
-
Fyll på papper här. Två eller flera ark av samma format och papperstyp kan fyllas på samtidigt och matas automatiskt ut, ett ark i taget.
- D: Pappersledare
- Justera med båda sidor av pappersbunten.
- E: Pappersledare
- Justera med pappersbuntens höger-, vänster- och framsida.
- F: Kassett 1
-
Fyll på med vanligt papper av A4-, B5-, A5- eller Letter-format i kassetten och sätt den i skrivaren.
- G: Kassett 2
-
Fyll på med vanligt papper av formatet A4 eller Letter i kassetten och sätt in den i skrivaren.
- H: Utmatningsfack
- Utskrivna papper matas ut. Dra ut den innan du börjar skriva ut.
- I: Manöverpanel
-
Används för att ändra inställningar och styra skrivaren.

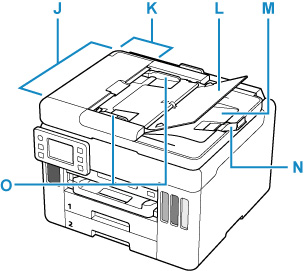

- J: ADF (automatisk dokumentmatare)
-
Placera ett dokument här. Dokumenten som placeras i dokumentfacket skannas automatiskt, ett ark i taget.
- K: Dokumentmatarens lock
- Öppna luckan när du ska ta bort papper som har fastnat.
- L: Dokumentfack
- Öppna det för att placera ett dokument i ADF. Du kan lägga i två eller flera dokumentark med samma storlek och tjocklek. Den sida av dokumentet som du vill scanna ska vara vänd uppåt.
- M: Dokumentutmatningsfack
- Dokument som har skannats från ADF matas ut här.
- N: Dokumentstopp
- Öppna originalstoppet för att stödja det utmatade originalet.
- O: Dokumentledare
- Justera denna ledare så att den motsvarar bredden på dokumentet i ADF.
- P: Dokumentlucka
- Öppnas när ett original ska läggas på glaset.
- Q: Glasskiva
- Placera ett original här.
- R: USB-flashenhetsport
- Sätt i USB-flashenheten här.
